| şlemci |
Intel® Core™ 11. Nesil Tiger Lake UP3Core i5-1145GRE, temel frekans 1,5 GHz/ 2,6 GHz, 4c, 8 MB Intel® Akıllı Önbellek (VTC 7260-5HCIoT)BIOS ayarında TDP önyükleme modu: Nominal (15W)Core i7-1185GRE, temel frekans 1,8 GHz/ 2,8 GHz, 4c, 12 MB Intel® Akıllı Önbellek (VTC 7260-7HCIoT)Grafikler:
- Intel® Iris® Xe grafikleri, 1,3 GHz
- Maksimum çözünürlük: 4096 x 2304@60 Hz (HDMI)
- DirectX: 12.1, OpenGL: 4.6 |
| Hafıza |
2 adet SO-DIMM, DDR4-3200MHzVarsayılan olarak 4GB+4GB, maksimum 64GB.ECC (bant içi ECC), çift kanal desteği |
| Depolamak |
1 x 2,5” SSD (15 mm yükseklik)mSATA (SATA 3.0) için 1 x mPCIe1 x M.2 2242/2280 Anahtar M NVMe SSD (PCIe 4.0 x4), isteğe bağlı Hailo AI kartı |
| Genişleme yuvaları |
1 x mini-PCIe soketi (PCIe 3.0/USB 3.2 + USB 2.0), 2 x mikro SIM desteklenir1 x M.2 3042/3052 Key B soketi (USB 3.2), 2 x mikro SIM desteklenir1 x M.2 2230 Key E soketi (PCIe 3.0 x2 ve USB 2.0), Wi-Fi veya Hailo AI kartı isteğe bağlı) |
| Görüntülemek |
1 x HDMI 2.0a/b, 3840 x 2160@60Hz'e kadar1 x VGA, 2560 x 1600@60Hz'e kadar1 x DP, 4096 x 2304@60Hz |
| Yetki Belgesi+ |
4 portlu bağımsız 2,5 GbE, RJ45 konnektörü
- IEEE 802.3 af/at, toplam 60 W
- 9 K bayt jumbo çerçeve
- PTP (IEEE 1588) desteği
- Denetleyici: Intel® I225-IT |
| Taşımak |
1 portlu bağımsız GbE, RJ45 konnektörü
- vPro (iAMT) desteği
- 9K bayt jumbo çerçeve
- PTP (IEEE 1588) desteği
- Uyandırma işlevi (WoL)
- PXE'den (UEFI) önyükleme |
| USB |
3 x USB 3.2 Gen1:
- Ana bilgisayar tipi A konnektörü
- her biri 5V@900mA
- 10Gbit/s'ye kadar bağlantı hızı ve USB 2.0 (LS/FS/HS bağlantı hızı) uyumluluğu1 x USB 2.0, ana bilgisayar tipi A, 2 x USB 2.0 waft tipi ayrılmış |
| Seri Port |
2 x tam RS232/422/485, seçilebilir2 x tam RS232 yonga tipi ayrılmış
- RS232 çalışma voltajı, +-9V, baud hızı 115,2kb/s'ye kadar |
| Güvenlik |
TPM 2.0: Infineon SLB9670VQ2.0 FW7.62 |
| Ses |
Hat çıkışı, dengesiz stereo, sol ve sağ kanalMIC girişi, stereoHat girişi ayrılmış (wafer konnektörü) |
| MEMS Sensörü |
3D ivmeölçer ve 3D jiroskopDenetleyici: ST LSM6DSLTR |
| OF/THO |
4 bit giriş
- Kaynak: 9~36VDC (12V@1.1mA/24V@2.2mA)
- Harici: 0~33VDC çekme-yüksek, yüksek seviye, 3.3-33 VDC; düşük seviye, 0-2 VDC4 bit çıkış
- Kaynak: 9~36VDC (nominal 35mA@24V):
- Harici: 5~27VDC çekme-yüksek, her bit için 220mA ile batık akım, 500mA maks (@25C)Kaynak veya harici DIP anahtarı ile seçilebilir (varsayılan: kaynak türü) |
| CAN veri yolu |
1 adet CAN 2.0A/ 2.0BIEC 61000-4-2 Elektrostatik Deşarj (ESD): ± 8KV/15KV (temas/hava)2.5KV izole edilmiş |
| GNSS |
GPS/GLONESS/QZSS/Galileo/Beidou için U-blox NEO-M9N GNSS modülüİsteğe bağlı DR (Dead Reckoning) fonksiyonu, NEO-M8U/M8L |
| Güç Kaynağı |
Nominal voltaj: 9~36VMarş voltajı: 6V~9V (20 saniyeden az)OCP ve UVP (37V'u aştığında kapanır)Kontak açma/kapama kontrolü ve programlanabilir açma/kapama gecikme zamanlayıcısıUzaktan güç açma/kapama kontrolü için isteğe bağlı |

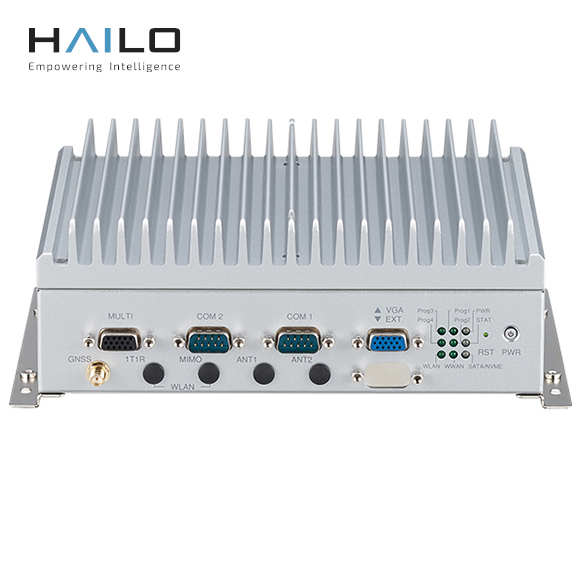

| G/Ç bağlantı noktaları, Ön plaka |
ŒŒ ATX güç düğmesi, Sıfırlama düğmesiŒŒ 9 x LED Göstergesi, 1 x VGA (DB15), 2 x COM (DB9, RS232/422/485), 1 x Çok portlu (DB15, 4 x DI, 4 x DO, CAN, DR sinyali), 1 x Harici (DB15, ayrılmış), GNSS için 1 x PR-SMA, WLAN için 4 x PR-SMA |

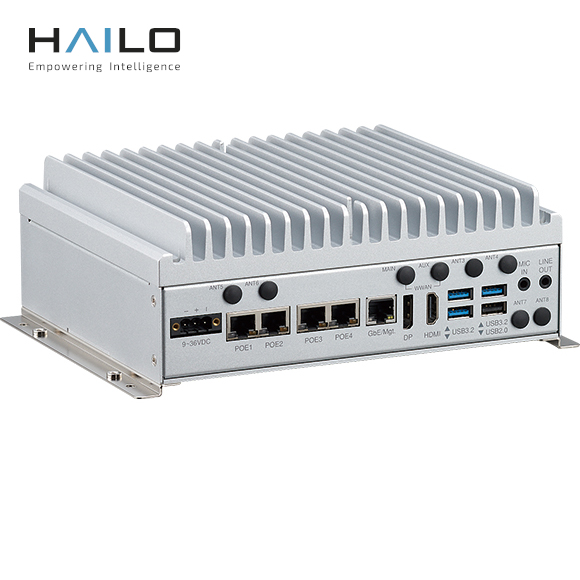

| G/Ç portları, Arka plaka |
2 x Ses jakı (Çıkış ve MİKROFON girişi)3 x USB 3.2 tip A, 1 x USB 2.0 tip A1 x HDMI, 1 x DP, 4 x PoE+ (2,5 GbE, RJ45), 1 x GbE, 9~36 VDC (3 pimli Phoenix)WWAN için 4 x SMA, 4 x anten deliği ayrılmıştır |

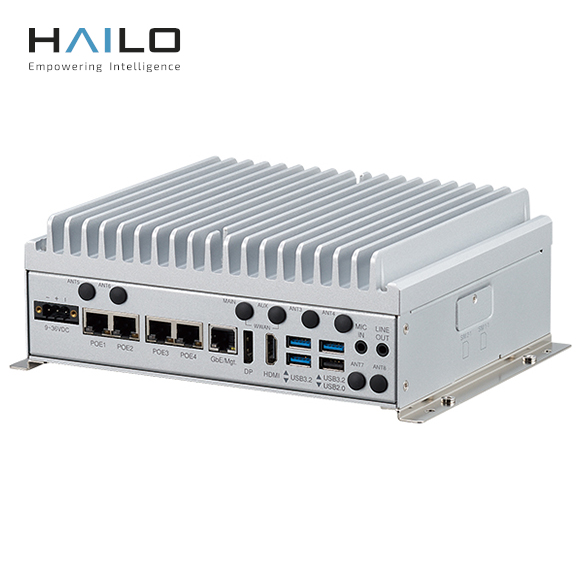

| G/Ç portları, yan plaka |
2 x SIM yuvası (SIM1-1, SIM2-1) |
| Boyutlar ve Ağırlık |
210,0 mm x 173,0 mm x 75,0 mm (montaj braketleri olmadan)234,0 mm x 173,0 mm x 81,0 mm (montaj braketleriyle)Ağırlık: 3,5 kg |
| Çevre |
Çalışma sıcaklıkları: -30°C~60°C (15W TDP ve PoE)Depolama sıcaklıkları: -40°C~85°CBağıl nem: %10~%95 (yoğuşmasız) |
| Titreşim ve Şok |
Çalışma sırasında titreşim:
- MIL-STD-810H, 514.8C Prosedür 6, Kategori 4
- IEC 60068-2-64: 2,0g@5~500HzDepolamada titreşim:
- MIL-STD-810G, 514.6E Prosedür 1, Kategori 24, 7,7 gŞok:
- MIL-STD-810G, 516.6 Prosedür I, kamyonlar ve yarı römorklar = 40 g
- Çarpışma tehlikesi: Prosedür V, yer ekipmanı = 75 g |
| Sertifikalar |
CE onayı, FCC Sınıf A, UKCA, E13 Sertifikalı |
| İşletim Sistemi |
Linux (Ubuntu 18.04) |
| Harici Kablo (opsiyonel) |
DB15 çoklu port adaptör kablosu, 20cm |
