Nexcom Tren Bilgisayarı – nROK 6221

EN50155 ile Intel Atom® E3950 Fanlı Olmayan Demiryolu Taşıtı Bilgisayarı

Ana Özellik

  • Intel Atom® işlemci dört çekirdekli E3950, 1.60 GHz
  • Altı SIM kart + üç WWAN modülü desteği
  • Dahili u-blox-M8N GPS
  • Dahili CAN Bus 2.0B
  • 1 x Harici depolama (15 mm diskle uyumlu)
  • EN 50155, sınıf OT4 uygunluğu
  • 3 x mini-PCIe + 2 x M.2 soket genişletme
  • Geniş voltaj girişi 9~48 VDC
  • 1 x DB9, 1 x Mikrofon girişi, 2 x Hat çıkışı
  • Üç video çıkışı, iki VGA ve bir HDMI

Talep Et Datasheet

Intel ® Core™ dört çekirdekli işlemci E3950 (1,6 GHz) tabanlı nROK 6221, sağlam, fansız ve kompakt mekanizmada özellikle sıkı EN50155 standardına uygundur. nROK 6221, dahili CAN Bus 2.0B arayüzü ile tren ve bilgisayar arasında tam iletişim yeteneği sağlar. nROK 6221, zengin WLAN ve WWAN kablosuz bağlantısına sahiptir. Modem başına çift SIM kart desteği ile nROK 6221, yazılım tarafından daha iyi bağlantı kalitesi veya ekstra bant genişliği için altı SIM kartının birbirini yedeklemesine olanak tanır. Ayrıca, altı SIM kart ve üç WWAN modül mimarisi, daha hızlı veri aktarım hızı için bant genişliğini artırabilir. Akıllı güç yönetimi ile donatılmış nROK 6221, ateşleme, RTC zamanlayıcısı veya uzaktan SMS mesajı ile uyandırılabilir. Çeşitli G/Ç bağlantı noktalarını, 3 x mini-PCIe, 2 x M.2 soket genişletilebilirliğini, VGA ve HDMI bağlantıları üzerinden üç ekrana kadar entegre ederek nROK 6221, bilgi-eğlence, sevk sistemi, hücresel/kablosuz ağ bağlantısı ve video gözetimi gibi farklı demiryolu araçları uygulamalarına yönelik talebi karşılamak için esnekliği korur. 3 adet mini-PCIe yuvası tasarımı, ihtiyaç duyulduğunda pazardan gelen potansiyel talebi çözebilir.

İşlemci Intel Atom® işlemci dört çekirdekli E3950, 1,6 GHz, 12W, 4 çekirdek
Hafıza 1 x 204-pin DDR3L SO-DIMM soketi 8 GB'a kadar 1866 MHz'i destekler. varsayılan 4 GB
Video Çıkışı Yonga seti Intel® HD grafik 5051 x HDMI 1.4b 4096 x 2160 @30Hz'e kadar2 x VGA 1920 x 1200 @60Hz'e kadar
Depolamak 1 x 2,5” SATA 3.0 harici SSD (15 mm sürücüyle uyumlu)1 x CFast (harici olarak erişilebilir), isteğe bağlı mSATA
Genleşme 2 x harici SIM ile LTE modülü için 1 x Tam boyutlu mini-PCIe soketi (USB 2.0)1 x Tam boy mini-PCIe soketi (USB 2.0, PCIe 2.0), 2 x harici SIM'li LTE modülü için BOM isteğe bağlı tam boy mini-PCIe soketi (USB 2.0)1 x Tam boyutlu mini-PCIe soketi (USB 2.0, PCIe 2.0)1 x M.2 3042 Key B soketi (USB 2.0, USB 3.0) 2 x harici SIM ile LTE/5G NR modülü için1 x M.2 3042/3050/3052 Anahtar B soketi (USB 2.0, USB 3.0, PCIe 2.0 (BOM isteğe bağlı)) 2 x harici SIM ile LTE/5G NR modülü için
GNSS ve Yerleşik Sensör GPS/Glonass/QZSS/Galileo/Beidou için 1 x Varsayılan u-blox NEO-M8N GNSSG Sensörü (3 eksenli, 10 bit çözünürlük)
VE 2 Portlu LAN, 10/100/1000 Mbps I210-IT GbE, BOM isteğe bağlı 3 portlu LAN
Güvenlik TPM 2.0: Infineon SLB9665TT2.0FW5.62 (BOM isteğe bağlı)

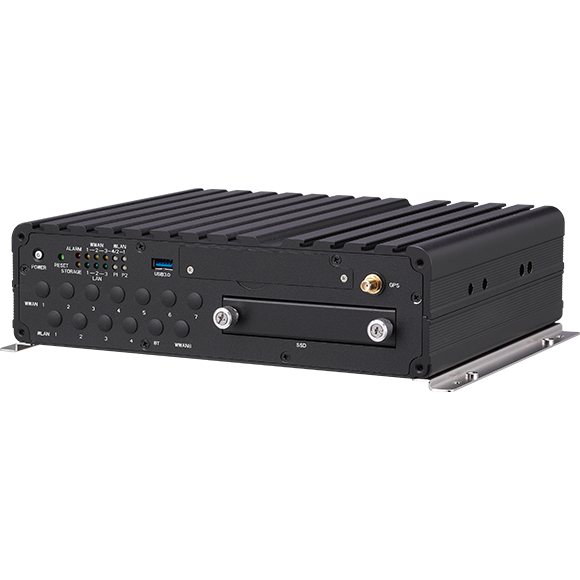

G/Ç Arayüzü-Ön 12 x LED gösterge (2 x programlanabilir LED dahil)6 x Kapaklı, dışarıdan erişilebilir SIM kart soketi1 x 2,5" çıkarılabilir SSD tepsisi1 x Kapaklı, dışarıdan erişilebilir CFast kart soketi1 x Sıfırlama düğmesi1 x Güç düğmesi1 adet USB 3.0 tip A (5V/0,9A)14 x SMA anteni

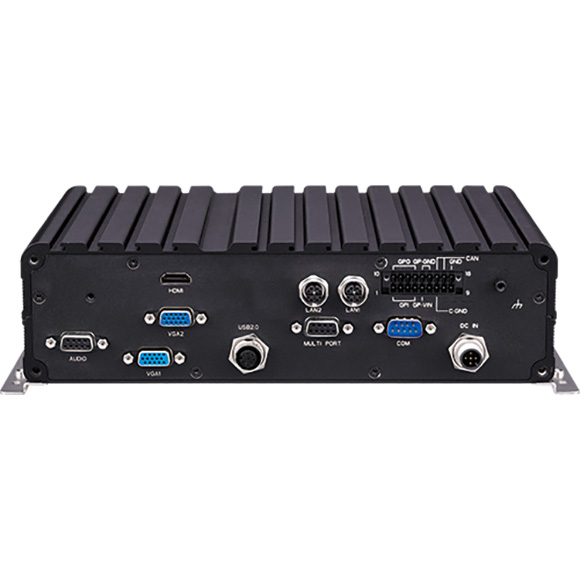

G/Ç Arayüzü-Arka 1 x Daire tipi DC girişi, ateşlemeli
- 24/36 VDC (9~48 VDC), izolasyonsuz1 x M12 iki USB 2.0 ile2 x M12 X kodlu LAN portu, 10/100/1000 Mbps1 x DB9 (SES), 1 x Mikrofon girişi, 2 x Hat çıkışı için dişi2x VGA1 adet HDMI 1.4b1 x DB9 (COM) tam RS232 (izolasyon)RS232 TX/RX, RS485 (tümü izolasyonlu), USB 2.0 için 1 x DB9 (ÇOKLU PORT)1 x 18-pin terminal bloğu
- 1 x CAN Bus 2.0B (dahili)
- Yalıtımlı 4 x DI
- Yalıtımlı 4 x DO
- GPIO için Vin, GND
Güç Yönetimi ve Yazılım Desteği Güç girişi 24/36 VDC izolasyonsuzYazılımla düşük güç koruması için seçilebilir başlatma ve kapatma voltajıYazılımla 8 kademeli güç açma/kapama gecikme süresi ayarlamaS3/S4 askıya alma modunu destekler10~255 saniye WDT desteği, yazılımla kurulumYardımcı program ve örnek kod dahil SDK (Windows/Linux)
İşletim Sistemi Windows 10/Linux
Boyutlar 260 mm (G) x 196 mm (D) x 70 mm (Y) (10,24" x 7,79" x 2,75")
Ağırlık 2,8 kg
Çevre Çalışma sıcaklıkları
- EN 50155, sınıf OT4 (-40~70°C), 10 dakika boyunca 85°C (endüstriyel SSD ile) hava akışıylaDepolama sıcaklıkları: -40°C ila 80°CBağıl nem: %10 ila %90 (yoğuşmasız)Titreşim (rastgele)
- 2g@5~500 Hz (çalışır durumda, SSD)Titreşim (SSD)
- Çalışma: MIL-STD-810G, Yöntem 514.6, Kategori 4, ortak taşıyıcı ABD karayolu kamyon titreşim maruziyeti
- Depolama: MIL-STD-810G, Yöntem 514.6, Kategori 24, minimum bütünlük testiŞok (SSD)
- Çalışıyor: MIL-STD-810G, Yöntem 516.6, Prosedür I, işlevsel şok=40g
- Çalışmıyor: MIL-STD-810G, Yöntem 516.6, Prosedür V, çarpışma tehlikesi şok testi=75g
Standartlar/Sertifikalar BUFCC Sınıf AEN 50155: 2017
- Ortam sıcaklığı EN 50155, Sınıf OT4 (-40~70°C), 10 dakika boyunca 85°C
- Gerilim beslemesinin kesintileri sınıfı S1
- Besleme değişimi sınıfı C1, C2
- EMC EN 50121-3-2: 2016
- Çevre EN 60068-2-1, EN 60068-2-2, EN 60068-2-30
- Şok ve titreşim IEC 61373 Sınıf B
- Koruyucu kaplama sınıfı PC1 (PC2, talep üzerine)EN 45545-2:2013+A1:2015 (PCB)
Sertifikasyon
Tarih Tanım Sürüm SEN İndirmek
2020-09-07 BU Windows 0,13 MB
2020-09-07 EN50155 Windows 0,12 MB
2020-09-07 FCC Windows 0,12 MB
Sürücü
Tarih Tanım Sürüm SEN İndirmek
2020-09-07 Ses Windows 302,45MB
2020-09-07 Yonga seti Windows 2,56 MB
2020-09-07 Grafikler Windows 362.97MB
2020-09-07 VE Windows 200.57MB
2020-09-07 CHE Windows 78,55 MB
Manuel (Lütfen Satış Departmanı ile İrtibata Geçin )
Tarih Tanım Sürüm SEN İndirmek
2020-09-07 Kullanıcı Kılavuzu
(Sadece Veri Sayfası)		 Windows 0,58 MB
